CT系列防爆特殊型蓄電池電機車
CT系列防爆特殊型蓄電池電機車應用于含有高瓦斯礦井進風(全風壓通風)的主要運輸巷道或掘進的巖石巷道中，作牽引礦車，運輸原煤、矸石、材料、設備及人員之用。
1、適用于有瓦斯、煤塵爆炸危險的巷道中。
2、海拔不超過1200米。
3、環境溫度最高為+40℃，最低為-20℃。
4、最濕月，月平均最大相對濕度小于95% ( 同月平均最低溫度不高于+25℃) 。
5、在空氣中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
6、相對電機車的縱向具有加速度不大于30m/s2的沖擊。
7、窄軌軌道道床和道岔鋪設質量應符合GBJ213及《煤礦安全規程》的第328條規定。
防爆特殊型蓄電池電機車型號及含義
機車型號主要由'產品類型代號'、'第一特征代號'、'第二特征代號'、'主參數'、'補充特征代號'和'產品序號'組成。

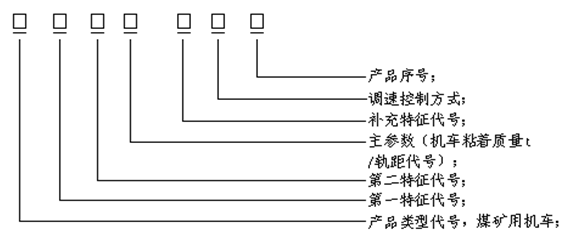

防爆特殊型蓄電池電機車型號排列方式
類別
項目名稱
技術數據
CTY2.5/6.7.9GB
CTY5/6.7.9GB
CTY8/6.7.9GP
牽引特征
粘著質量
2.5
5
8
牽引電機功率*臺數（KW×臺）
4.5 × 1
7.5 × 2
15 × 2
小時制牽引力（KN）
2.75
7.24
11.76
最大牽引力（KN）
5.2
12.26
19.6
小時速度（km/h）
4.5
7
10.86
牽引高度
225/305
225/320
320/435
控制方式
斬波調速
斬波調速
變頻調速
外形特征
軌距
600,762,900
600,762,900
600,762,900
軸距
650
900
1150
車輪滾動圓直徑
460
520
600
通過最小曲率半徑
5
6.5
7
軌面至頂棚高
1550
1550
1600
外形尺寸/mm
2300 ×915 ×1550，
2300 ×1077 ×1550，
2300 ×1215 ×1550
3235 ×1000 ×1550，
3235 ×1162 ×1550，
3235 ×1300 ×1550，
4400×1050 ×1600，
4400 ×1212 ×1600，
4400 ×1350 ×1600
類別
項目名稱
技術數據
CTL8/6.7.9GP
CTY12/6.7.9GP
CTL12/6.7.9GP
牽引特征
粘著質量
8
12
12
牽引電機功率*臺數（KW×臺）
15 × 2
22× 2
22× 2
小時制牽引力（KN）
11.76
13.98
13.98
最大牽引力（KN）
19.6
24.5
29.4
小時速度（km/h）
10.86
10.76
10.76
牽引高度
320/435
320/435
320/435
控制方式
變頻調速
變頻調速
變頻調速
外形特征
軌距
600,762,900
600,762,900
600,762,900
軸距
1150
1100
1220
車輪滾動圓直徑
600
680
680
通過最小曲率半徑
7
7
10
軌面至頂棚高
1600
1600
1600
外形尺寸
4600 ×1050 ×1600
4600 ×1212 ×1600
4600 ×1350 ×1600
4715 ×1050×1600
4715 ×1212 ×1600
4715 ×1350 ×1600
5300×1050 ×1600
5300 ×1212 ×1600
5300 ×1350 ×1600
1、 外形特征
CT系列防爆特殊型蓄電池電機車外形，防爆特殊型蓄電池電機車主要由機械、電氣系統及電源裝置所組成。
2、機械部分
機械部分主要由車體、走行裝置、制動裝置、撒砂裝置、司機室、減震器及緩沖器組成。它將牽引電動機產生的機械能傳遞給走行裝置，為本機車提供牽引動力，即輪緣牽引力。
3、車體
車體由左、右側板，前、后端板和中間隔板焊接成一體的框架式結構。車體通過四組減震器支撐于走行部件的軸承箱上，將車體與走行裝置連接起來。車體的前后端板上裝有緩沖器，以減輕沖擊和連掛礦車。車體的端部安裝司機室，并設有頂棚。電源裝置座落在車體上部電源裝置托架上，由四個定位銷連接固定。
4、走行裝置
走行裝置主要由減速器、輪對、軸承箱、聯軸器、牽引電動機托架、彈性吊掛等組成。
減速器箱體為球墨鑄鐵，箱體內裝有大小錐齒輪和大小圓柱齒輪，齒輪軸通過滾動軸承與箱體固定構成減速機構。減速器內齒輪均采用潤滑油潤滑。
輪對由輪軸、輪芯、輪箍組成，輪對兩端有軸承箱，軸承箱內裝有圓錐滾子軸承，輪箍材質為輪箍鋼。
5、制動裝置
CT系列防爆特殊型蓄電池電機車采用機械、電氣制動，兩司機室可分別進行制動操作。機械制動時，司機按順時針方向旋轉手輪，通過絲杠、絲母帶動橫梁、拉桿及連桿，再帶動左右制動閘瓦，同時對兩組輪對的內側實行制動。當制動閘瓦磨損后，可以調節閘瓦間隙調整器，使制動閘瓦和輪緣之間保持2～3mm的間隙，并用調整螺釘調節彈簧片，使閘瓦工作面與輪緣踏面間隙保持均勻，保證制動效果。
6、撒砂裝置
機車撒砂裝置均采用搖擺震動落砂原理，兩組砂箱分別布置在兩組輪對的外側，在機車運行時，可隨時操縱撒砂手柄進行撒砂。撒砂裝置所使用的砂子應經篩選烘干后使用。撒砂的作用是為增大機車的粘著力，以保證機車的正常運行。
7、司機室
司機室由頂板、面板、左右側板焊接而成，用螺栓固定在車體端部。司機室可防止雨水、落巖等，以保護司機的人身安全。司機室面板開有瞭望窗，并裝有照明燈。司機室內設有變頻調速器、制動手輪、撒砂手柄等。
8、減震器
CT系列防爆特殊型蓄電池電機車為橡膠減震器或彈簧減震器。減震器分別懸掛在車架的左右側板上，支撐在輪對軸承箱上，起減震作用。
9、緩沖器
緩沖器安裝在車體的前后端板上，以減輕運行中機車及礦車之間的沖擊，起到連掛礦車和緩沖作用。緩沖器由外殼、碰頭和彈簧組成，外殼為鋼板焊接，碰頭為鑄鋼材料。
1、電機可靠性高：三相異步變頻電機，造價低，故障率低，基本免維護，運行效率高且適用性強，能實現不同外形下的參數調整，以滿足特殊車型的設計需求。
2、隔爆變頻調速器：該變頻調速器采用直接轉矩控制技術(DTC)，沒有滑動觸頭、接點，基本無需維修。
3、節能性好：變頻調速在額定頻率以下為恒轉矩輸出控制，再加回饋制動節能效果相當明顯。
4、性能：
1)無級均勻調速，最低可調頻率0.1Hz，最低車輪轉速可調至0.5轉/分。
2)該調速器的零位即是制動位置，當機車由高速降至低速運行時，盡管機車有高速的慣性，但機車的電機和車輪仍按調至的低速運行。實際上，此時電機起到了制動減速作用。
3)可設定電機車最高車速限制，一旦車速設定好，即使是在下坡道行駛，機車也不會超過所設定的車速，這就避免了司機由于開飛車造成的事故。
4)無觸點控制實現了牽引/制動工況四象限運行，調速范圍大，轉速穩定性好，頻率可連續調節，為無級調速，利于機車的粘著發揮 。
