FBD系列礦用隔爆型壓入式
FBD系列礦用隔爆型壓入式對旋軸流局部通風機，針對我國煤礦掘進通風的實際情況，結合我國煤礦開采特點及其對局部通風的要求開發的新一代產品。該通風機可顯著提高瓦斯礦井局部通風的可靠性，減少掘進面無計劃停風，確保掘進通風安全。
供電電壓380V/660V或660V/1140V，其不超過額定值的±5%。工作頻率：50Hz。巷道供風量大于通風機最大工作風量(通風機設在地面例外)。
安設通風機的基礎應牢固，四周無淋水。通風機的進風口邊緣離地面(或頂壁)高度應不小于0.3m。
機座號
配用電動機型號
功率
kW
額定
電壓
V
額定
電流
A
額定轉速
r/min
風量
m³/min
全壓
Pa
最高全
壓效率
%
噪聲
LSA
dB
FBD№8.5
YBF2-280S-2
2×75
380/660
660/1140
114.0/65.8
65.8/37.8
2970
1180～680
1500～7900
≥80
≤25
FBD№8.0
YBF2-250M-2
2×55
380/660
660/1140
110.1/63.6
63.6/36.7
2970
990～640
1500～6900
≥80
≤25
YBF2-225M-2
2×45
380/660
660/1140
90.1/52.0
52.0/30.0
2970
800～500
1200～6800
≥80
≤25
FBD№7.5
YBF2-250M-2
2×55
380/660
660/1140
110.1/63.6
63.6/36.7
2970
910～640
1400～6900
≥80
≤25
YBF2-225M-2
2×45
380/660
660/1140
90.1/52.0
52.0/30.0
2970
800～500
1200～6800
≥80
≤25
FBD№7.1
YBF2-225M-2
2×45
380/660
660/1140
90.1/52.0
52.0/30.0
2970
830～560
1100～6600
≥80
≤25
YBF2-200L2-2
2×37
380/660
660/1140
74.0/42.7
42.7/24.7
2950
695～400
1100～6500
≥80
≤25
YBF2-200L1-2
2×30
380/660
660/1140
45.6/26.3
26.3/15.2
2950
610～380
1000～5800
≥80
≤25
FBD№6.7
YBF2-225M-2
2×45
380/660
660/1140
90.1/52.0
52.0/30.0
2970
780～590
1700～6700
≥80
≤25
YBF2-200L2-2
2×37
380/660
660/1140
74.0/42.7
42.7/24.7
2950
700～450
1200～6000
≥80
≤25
YBF2-200L1-2
2×30
380/660
660/1140
110.1/63.6
63.6/36.7
2950
620～410
1000～5800
≥80
≤25
FBD№6.3
YBF2-200L2-2
2×37
380/660
660/1140
74.0/42.7
42.7/24.7
2950
630～450
1900～6000
≥80
≤25
YBF2-200L1-2
2×30
380/660
660/1140
45.6/26.3
26.3/15.2
2950
620～410
980～5800
≥80
≤25
YBF2-180M-2
2×22
380/660
660/1140
33.4/19.3
19.3/11.1
2950
500～300
700～5400
≥80
≤25
YBF2-160L-2
2×18.5
380/660
660/1140
28.1/16.2
16.2/9.4
2940
430～300
600～5000
≥80
≤25
YBF2-160M2-2
2×15
380/660
660/1140
22.8 /13.2
13.2/7.6
2940
400～270
570～4500
≥80
≤25
FBD№6.0
YBF2-200L1-2
2×30
380/660
660/1140
45.6/26.3
26.3/15.2
2950
560～390
1500～5300
≥80
≤25
YBF2-180M-2
2×22
380/660
660/1140
33.4/19.3
19.3/11.1
2950
500～300
500～5400
≥80
≤25
YBF2-160L-2
2×18.5
380/660
660/1140
22.8 /13.2
13.2/7.6
2940
430～340
800～5000
≥80
≤25
YBF2-160M2-2
2×15
380/660
660/1140
22.8 /13.2
13.2/7.6
2940
400～300
750～4500
≥80
≤25
FBD№5.6
YBF2-160L-2
2×18.5
380/660
660/1140
28.1/16.2
16.2/9.4
2940
410～280
800～4700
≥80
≤25
YBF2-160M2-2
2×15
380/660
660/1140
22.8 /13.2
13.2/7.6
2940
400～280
600～4000
≥80
≤25
YBF2-160M1-2
2×11
380/660
660/1140
16.7/9.7
9.7/5.6
2940
350～230
552～3500
≥80
≤25
FBD№5.0
YBF2-132S2-2
2×7.5
380/660
660/1140
11.4/6.6
6.6/3.8
2900
220～140
550～2600
≥75
≤30
YBF2-132S1-2
2×5.5
380/660
660/1140
8.4/4.9
4.9/2.9
2900
280～200
384～2930
≥75
≤30

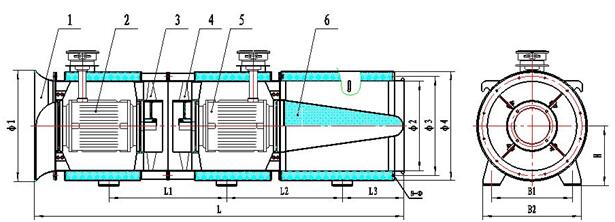

該系列風機由集流器、一級主機、二級主機、電動機、消聲器等部分組成，機體及結構件均采用鋼板焊接而成,采用電動機與葉輪直聯方式，傳動可靠，整體結構簡單緊湊，堅固耐用，使用安全，維修方便。FBD系列礦用隔爆型壓入式對旋軸流局部通風機結構總圖如圖1所示。
1—集流器 2—Ⅰ級電機 3—Ⅰ級葉輪 4—Ⅱ級葉輪 5—Ⅱ級電機 6—擴散器
圖1 FBD系列礦用隔爆型壓入式對旋軸流局部通風機結構示意圖
FBD系列礦用隔爆型壓入式對旋軸流局部通風機主要用于煤礦井下與風筒配合作壓入式局部通風。
(1)高效率：FBD系列局部風機設計精良，工藝先進，其葉片采用三元流體設計，呈機翼扭曲型，風機高效工況區域面積大，使運行的局部風機永遠處于高效的工作范圍內。
(2)低噪聲：FBD系列局部風機采用對旋直聯傳動，與舊風機相比，減少了導葉裝置，在增加了風機壓力的同時又理順了空氣流動的方向，降低了空氣摩擦聲，機殼采用外包復式消聲裝置，整機運行噪音低，具有超低噪聲特性，對改變井下約束空間的噪聲環境效果顯著。
(3)風壓較平緩，喘振現象微小，在風壓高、小流量區域同樣運行穩定，在井下送風距離遠，對復雜巷道適應性強。
