YB系列預裝式變電站
YB系列預裝式變電站是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套配電裝置，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所，作配電系統中接受和分配電能之用。
YB系列預裝式變電站可配套智能監控終端，滿足電力部門對于配電網自動化的要求。
當智能型箱式變電站按環網供電接入時，在配網自動化系統管理下，能完成故障區段自動定位、故障切除、負荷轉帶、網絡重構等功能，從而保證在短時間內恢復送電。
全系列產品外型選型包括非金屬、彩綱板、不銹鋼板、普通鋼板以及景觀式箱變等。
項目
單位
參數
高壓部分
額定頻率
Hz
50
額定電壓
KV
6
10
35
最高工作電壓
KV
6.9
11.5
40.5
額定電流
A
400、630、1250、3150
轉移電流
A
1200-3150
工頻耐受電壓 對地和相間/隔離斷口
KV
42/48
雷電沖擊耐壓 對地和相間/隔離斷口
KV
75/85
額定短路開斷電流（限流熔斷器）
KA
25、31.5、40
變壓器部分
額定電壓
KV
6
10
35
額定容量
KVA
100-3150
分接范圍
%
±2*2.5、±5
聯接組別
Yyno、Dyn11
阻抗電壓
%
4、4.5、6、8
低壓部分
額定電壓
V
220、380、690、1140
主回路額定電流
A
50-4000
支路電流
A
5-800
外殼
防護等級（常規產品）
高壓室IP4X，變壓器室IP2X，低壓室IP3X
噪聲水平
dB
≤50

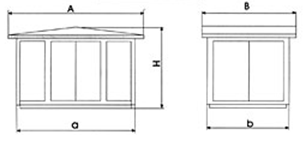

外形尺寸根據客戶要求，尺寸不同。其外形如下：
目字形排列
品字形排列
1、本產品由高壓配電裝置，變壓器及低壓配電裝置聯接而成。分成三個功能隔室，即高壓室，變壓器室和低壓室。高壓室功能齊全，高壓室由HXGN□-10環網柜或KYN28-12中置柜組成一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。變壓器可選擇S9、S10、S11以及其他低損耗油浸變壓器或干式變壓器。變壓器室設自動強迫風冷系統及照明系統，低壓室根據用戶要求可采用面板或柜裝式結構組成用戶所需供電方案，有動力配電、照明配電、無功功率補償、電能計量等多種功能，滿足用戶的不同要求，并方便用戶的供電管理和提高供電質量。
2、高壓室結構緊湊合理，并且有全面防誤操作聯鎖功能。各室均有自動及強迫照明裝置。另外，高、低壓室所選用全部元件性能可靠、操作方便，使產品運行安全可靠、操作維護方便。
3、采用自然通風和強迫通風兩種方式。使通風冷卻良好。變壓器室和低壓室均有通風道，排風扇有溫檢裝置，按整定溫度能自動啟動和關閉，保證變壓器滿足負荷運行。
4、箱體結構能防止雨水和污物進入，并采用熱鍍鋅彩鋼板或防銹鋁合金板制作，經防腐處理。具備長期戶外使用的條件，確保防腐、防水、防塵性能，使用壽命長，同時外形美觀。
