VYM-12型戶內高壓真空斷路器（以下簡稱斷路器）是用于三相交流50Hz、12kV電力系統的戶內開關設備，作為工礦企業、發電廠及變電站電氣設施的控制和保護單元。由于真空斷路器的特殊優越性，尤其適用要求額定工作電流的頻繁操作，或多次開斷短路電流的場所。
本斷路器具有可靠的聯鎖功能，既可以作為手車單元，也可作為固定單元。
序號
項目
單位
數值
1
額定電壓
kV
12
2
額定絕緣水平
額定雷電沖擊耐受電壓（峰值）
75/85（斷口）
3
額定短時工頻耐受電壓（1min）
42/48（斷口）
4
額定頻率
Hz
50
5
額定電流
A
630~4000（注1）
6
額定短路開斷電流
kA
20、25、31.5、40
7
額定短時耐受電流
20、25、31.5、40
8
額定峰值耐受電流
50、63、80、100
9
額定短路關合電流（峰值）
50、63、80、100
10
4S熱穩定電流
20、25、31.5、40
11
額定動穩定電流
50、63、80、100
12
額定電容器組關合涌流
A
12.5（頻率不大于1000Hz）
13
額定單個/背對背電容器組開斷電流
A
630/400（40kA為800/400）
14
額定短路持續時間
S
4
15
二次回路工頻耐受電壓
V
2000
16
額定操作順序
分-0.3s-合分-180s-合分
17
機械壽命
次
20000/10000(（40kA）
1手車式外形尺寸
注意：1）額定電流為630A的手車斷路器，可配Φ35和Φ49兩種靜觸頭，應在訂貨時說明。
2）額定電流為1600A的斷路器有多種不同的外形尺寸，請根據實際需要進行選用，并在訂貨時說明。

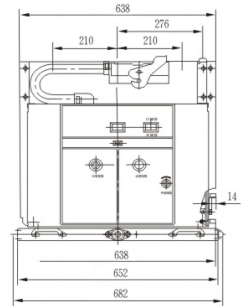

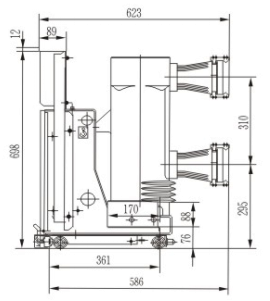

圖1 VYM-12手車式（相距210mm）外形圖
額定電流（A）
630
1250
1600
額定短路開斷電流（kA）
20、25、31.5
25、31.5、40
31.5、40
配合靜觸頭尺寸
Φ35
Φ49
Φ55
相間距離
210±1.5
圖2 VYM-12手車式（相距275mm）外形圖
額定電流（A）
1600
2000
2500
3150
4000
額定短路開斷電流（kA）
31.5、40
31.5、40
40
配合靜觸頭尺寸
Φ79
Φ109
Φ55
相間距離
275±1.5
2固定式外形尺寸
圖3 VYM-12固定式（相距210mm）外形圖
圖4 VYM-12固定式（相距275mm）外形圖
額定電流（A）
1600
2000
2500
3150
4000
額定短路開斷電流（kA）
31.5、40
25、31.5、40
40
相間距離
275±1.5
機構頂部聯鎖L1（mm）
50、120、150、200（聯鎖分左或右伸出，長度可按客戶要求定制）
機構頂部聯鎖L2（mm）
36、106、136、186（聯鎖分左或右伸出，長度可按客戶要求定制）
1、真空滅弧室 斷路器配用中間封接式陶瓷或玻璃真空滅弧室，采用銅鉻觸頭材料，杯狀縱磁場觸頭結構，其觸頭的電磨損速率小，電壽命長，觸頭的耐壓水平高，介質絕緣強度穩定，弧后恢復速度快，截流水平底，開段能力強。
2、總體結構
斷路器總體結構采用操動機構和滅弧室前后布置的形式，主導電回路部分為三相落地式結構，真空滅弧室縱向安裝在一個管狀的絕緣筒內，絕緣筒由環氧樹脂采用APG工藝澆注而成，因而它特別抗爬電。這種結構設計大大地減小粉塵在滅弧室表面的聚積，不僅可以防止真空滅弧室受到外部因素的損壞，而且可以確保即使在濕熱及嚴重污穢環境下也可對電壓效應呈現出高阻態。斷路器出廠時各電流等級均裝有防塵絕緣筒蓋，在實際使用中額定電流1250A及以下等級運 行時均可不必去除，額定電流1600A及以上等級運行時必須去除。
3、操動機構
操動機構是平面布置的彈簧儲能式操動機構，具有手動儲能和電動儲能功能，操動機構置于滅弧室前的機構箱內，斷路器的機構箱同時用作操動機構的構架。機構箱被四塊中間隔板分成五個裝配空間，期間分別裝有操動機的儲能部分，傳動部分，脫扣部分和緩沖部分，前部設有合，分按鈕，手動儲能操作孔，彈簧儲能狀態指示牌，合分指示牌。這樣，滅弧室和機構前后布置組成一個整體，使兩者更加吻合，減少不必要的中間傳動環節降低了能耗和噪聲，使斷路器的功能更加可靠。
4、該斷路器具有壽命長，維護簡單，無污染，無爆炸危險，噪音低等優點，比適用于頻繁操作等條件比較苛刻的工作條件。斷路器即可裝入手車式開關柜。也可用于固定式開關柜。
