KXJ127礦用隔爆兼本質安全型電氣控制箱

　　KXJ127礦用隔爆兼本質安全型電氣控制箱(以下簡稱控制箱)主要安裝于煤礦井下機電硐室、排水泵房、皮帶機頭、臨時排水點等地點，連接在礦上以太網內，用于地面與井下進行數據、圖像傳輸?？刂葡鋬?nèi)部的輸入輸出設置有隔離電路，可靠的電氣保護和安全保護，從而確保控制器的可靠運行和電氣安全?？刂葡溥B接在能夠上網的場合，能夠與遠程指揮端形成虛擬內網，方便對設備進行遠程診斷、程序下載等工作。

使用環境
技術參數
產品特點

　　a)環境溫度-10℃~ +40℃
　　b)海拔高度不超過2000m
　　c)周圍相對濕度不大于95%(+25℃時)
　　d)具有甲烷混合氣體的礦井下
　　e)無顯著振動和沖擊的地方
　　f)能防止滴水的地方
　　g)水平安裝(傾斜度不超過15度)
　　工作電壓：127V.AC/36V.AC/24V.AC,工作電流：≤0.5A。
　　輸入輸出口
　　輸入口：8路無源開關量信號：在斷開時，兩輸出端之間的漏電阻應不小于100kΩ，在閉合且灌入電流為2mA時，輸出端電壓應不高于0.5V。
　　輸出口: 6路繼電器輸出，觸點容量：250V/5A.AC。
　　功能：根據現場使用情況，通過設定輸入口的狀態，控制輸出口繼電器的狀態。
　　顯示：液晶顯示屏，實現各種功能的設定和狀態指示。
　　產品結構特點

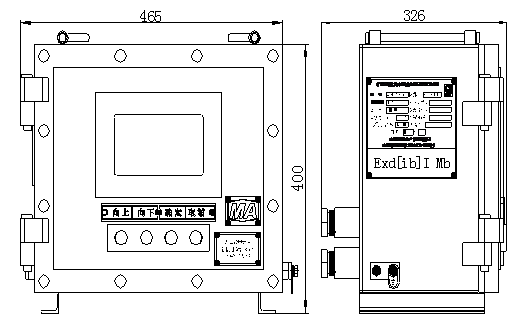

　　KXJ127電氣控制箱的外形結構如圖1所示。
　　圖1 KXJ127控制箱的外形結構圖
　　本控制箱為直接引入式結構，主隔爆腔采用螺栓緊固式結構，便于設備的安裝、調試與維護。主隔爆腔內正面安裝有PLC模塊、繼電器和光耦板等電器件。左側裝有本安電源，底板裝有接線端子。前門面板上有操作按鈕和超大的液晶觸摸屏，操作界面簡單、友好。主腔后裝有10個壓緊螺母引入裝置，電纜可直接引入主腔。
