ZGS11-Z組合式變壓器

　　ZGS11系列組合式變壓器(又稱美式箱變)是將高壓負荷開關、插入式熔斷器、高壓限流熔斷器安裝在變壓器箱內，以礦物油進行絕緣和冷卻。具有結構合理緊湊，體積小，安裝靈活，操作萬便，占地面積小等優點。適用于城市電網的負荷中心，降低損耗，提高供電質量。

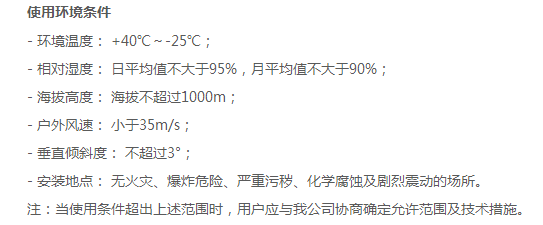

使用環境
技術參數
外形尺寸
產品特點
產品優勢

額定容量(kVA)	電壓組合			聯結組標號	空載損耗(kW)	負載損耗(kW)	短路阻抗(％)	空載電流(％)
額定容量(kVA)	高壓kV	分接％	低壓(kV)	聯結組標號	空載損耗(kW)	負載損耗(kW)	短路阻抗(％)	空載電流(％)
200	10	±2×2.5	0.4	Yyn0或Dyn11	335	2600	4	0.6
250					390	3050		0.5
315					465	3650		0.45
400					560	4300		0.4
500					670	5100		0.4
630					840	6200	4.5	0.4
800					980	7500		0.4
1000					1190	10300		0.4

額定容量(kVA)	重量			外形尺寸	高壓接線方式
額定容量(kVA)	器身重	油重	總重	長(L)×寬(W)×高(H)	高壓接線方式
200	601	733	1894	1865×1240×1735	環網型(H)或終端型(Z)
250	716	749	2060	1865×1280×1735
315	835	733	2148	1865×1730×1735
400	1006	729	2375	1865×1440×1805
500	1156	747	2603	1865×1450×1805
630	1295	757	2826	1865×1450×1860
800	1521	872	3357	1865×1495×1860
1000	1634	970	3704	1865×1510×1860

　　1、體積小，結構緊湊，安裝萬便。
　　2、全密封，全絕緣結構，可保證人身安全。
　　3、可用于環網，也可用于終端，轉換萬便，提高了供電的可靠性。
　　4、低損耗、低噪音、性能優越。
　　5、電纜接頭采用插接形式，具有隔離開關的特點，操作萬便、靈活。
　　6、高壓雙熔絲保護，插入式溶絲具有溫度、電流雙敏保護特性。
　　7、后備熔絲對變壓器故障和二次線路故障進行保護。
　　8、箱體采用防盜結構。
　　9、溫升低，過負荷能力強。
　　10、由于變壓器身采用特殊結構，其突出優點是電壓質量高，中性點偏移量小。
　　由于結構簡化，美式箱式變電站的占地面積和體積大大減小，由于其體積很小再加上只是一側開門，其所需占地面積僅是歐式箱變的1/4，體積僅為同容量歐式箱變的1/5～1/3。
　　其次，保護方式簡單：美式箱變高壓側采用熔斷器保護，低壓側采用塑殼自動空氣斷路器保護，與我國10kV配變保護方式相同。高壓熔斷器保護變壓器內部故障，自動空氣斷路器保護低壓側線路的過電流、短路、欠電壓故障。
