礦用隔爆型永磁同步變頻電動機
礦用隔爆型低頻永磁三相同步電動機
TBD系列礦用隔爆型低頻永磁三相同步電動機、TBVF系列礦用隔爆型永磁同步變頻電動機，額定容量55~630kW。與傳統的電勵磁電機相比，永磁電機轉子為永磁結構(以下簡稱永磁電機)，省掉了集電環和電刷裝置，結構簡單，運行可靠，體積小，損耗小，效率高等優點。永磁電機采用變頻器控制同步啟動，可以減少對電網的沖擊，且多機運行時可實現功率平衡。
華鑫公司是國內研發、獲得專利并生產礦用隔爆型永磁電機的制造企業，相關產品已遠銷山西、山東、甘肅、黑龍江、內蒙等全國各地區煤炭企業。
產品特點
1、提高傳動效率，降低電能浪費
傳統的驅動系統的傳動效率為70%以下，所用的Y系列異步電機的能耗僅為國際IE1級(相當于國家三級能耗)。而該系統的傳動效率在93%左右，采用的永磁同步電機能耗達到國際IE4(高于國家一級能耗標準)，綜合節能率比傳統驅動系統提高了20%以上。若同樣一臺DSJ80帶式輸送機使用無齒輪永磁同步變頻驅動系統，就能大幅度提高系統效率，每年可節電近十萬元。
2、系統實現軟起動、免維護
該系統運用變頻器控制啟動，能實現系統傳動的緩慢勻速起動，避免了電機起動的瞬間大電流給電網帶來的沖擊，以及轉矩瞬時劇增給傳動系統帶來的機械沖擊，由此降低了系統的電網故障和機械故障，同時由于比原系統減少了液力耦合器及減速器，在維修費用上每年至少可節約3至5萬元，從而降低了維護成本。
3、實現功率平衡
當該系統采用多電機主從控制驅動時，可實現功率平衡，能避免多電機因出力不平衡而造成的電機的損壞。
4、起動轉矩大
該系統的永磁同步電動機能恒定輸出額定負載轉矩2.8倍的起動轉矩，而傳統驅動系統使用的異步電動機在同功率條件下的起動轉矩是額定負載的55%，不能滿足系統的正常起動，為了系統正常起動，需增大電機容量來滿足起動轉矩，但系統正常運行后，就造成了大馬拉小車現象。
5、噪音低、功率密度高
永磁電機相比目前傳統的交流異步電機，其優勢如下：
1、效率高。這可以從四個方面說明：
(1)由于永磁同步電機的磁場是由永磁體產生的，從而避免通過勵磁電流來產生磁場而導致的勵磁損耗(銅耗);
(2)永磁同步電機的外特性效率曲線相比異步電機，其在輕載時效率值要高很多，這是永磁同步電機在節能方面，相比異步電機最大的一個優勢。因為通常電機在驅動負載時，很少情況是在滿功率運行，這是因為：一方面用戶在電機選型時，一般是依據負載的極限工況來確定電機功率，而極限工況出現的機會是很少的，同時，為防止在異常工況時電機燒損電機，用戶也會進一步給電機的功率留裕量;另一方面，設計者在設計電機時，為保證電機的可靠性，通常會在用戶要求的功率基礎上，進一步留一定的功率裕量，這樣導致在實際運行的電機90%以上是工作在額定功率的70%以下，特別是在驅動風機或泵類負載，這樣就導致電機通常工作在輕載區。對感應電機來講，其在輕載時效率是很低，而永磁同步電機在輕載區，仍能保持較高的效率，其效率要高于異步電機20%以上。
(3)基于下面第2條的原因，由于永磁同步電機功率因數高，這樣相比異步電機其電機電流更小，相應地電機的定子銅耗更小，效率也更高。
(4)系統效率高：永磁電機參數，特別是功率因數，不受電機極數的影響，因此便于設計成多極電機(如可以100極以上)，這樣對于傳統需要通過減速箱來驅動負載電機，可以做成直接用永磁同步電機驅動的直驅系統，從而省去了減速箱，提高了傳動效率。
2、功率因數高：由于永磁同步電機在設計時，其功率因數可以調節，甚至的可以設計成功率因數等于1，且與電機極數無關。而異步電機隨著極數的增加，由于異步電機本身的勵磁特點，必然導致功率因數越來越低，如極數為8極電機，其功率因數通常為0.85左右，極數越多，相應功率因數更低。即使是功率因數最高的2極電機，其功率因數也難以達到0.95。電機的功率因數高有以下幾個好處：
(1)功率因數高，電機電流小，電機定子銅耗降低，更節能;
(2)功率因數高，電機配套的電源，如逆變器，變壓器等，容量可以更低，同時其他輔助配套設施如開關，電纜等規格可以更小，相應系統成本更低。
(3)由于永磁同步電機功率因數高低不受電機極數的限制，在電機配套系統允許的情況下，可以將電機的極數設計的更高，相應電機的體積可以做得更小，電機的直接材料成本更低。
3、電機結構簡單靈活：
(1)由于異步電機轉子上需要安裝導條、端環或轉子繞組，大大限制了異步電機結構的靈活性。
(2)由于永磁同步變頻調速電機參數不受電機極數的限制，便于實現電機直接驅動負載，省去噪音大，故障率高的減速箱，增加了機械傳動系統設計的靈活性。
(3)由于永磁同步變頻調速電機設計設計電機極數的束縛，因此可以設計成多極電機，顯現電機的極數接近或等于電機的槽數，即實現電機的節距(即線圈的跨距)接近1或等于1，可以實現集中繞組，這樣可以大大縮短電機定子繞組‘無效部分’端部的長度，從而不僅大大縮短了電機長度，減小了電機的體積，特別在某些對電機軸向長度要求高場合，利用永磁同步電機多極集中繞組的特點，可以將電機設計成盤式結構，充分體現了了永磁同步電機的優勢。另一方面，隨著繞組端部大大減少，因電機繞組端部造成的銅耗也相應降低，進一步提高了電機的效率。
4、可靠性高：
從電機本體來對比，永磁同步變頻調速電機與異步電機的可靠性相當，但由于永磁同步電機結構的靈活性，便于實現直接驅動負載，省去可靠性不高的減速箱大大提高了傳動系統的可靠性。
5、體積小，功率密度大
TBD系列礦用隔爆型低頻永磁三相同步電動機、TBVF系列礦用隔爆型永磁同步變頻電動機作為動力輸入機構，配套變頻器形成永磁直驅系統，直接驅動帶式輸送機。
TBD系列、TBVF系列永磁電機還可用在礦山、石油、建材等行業作為動力輸入機構。
產品視頻介紹

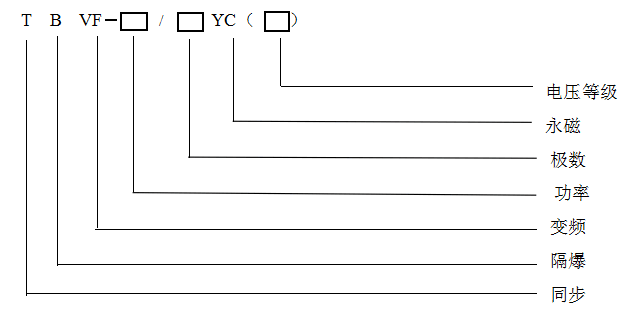

TBVF系列礦用隔爆型永磁同步變頻電動機型號說明

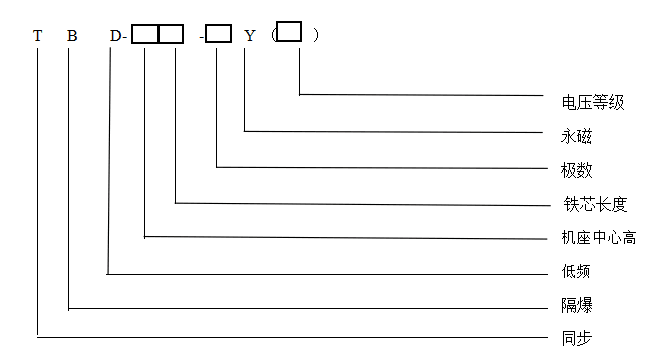

TBD系列礦用隔爆型低頻永磁三相同步電動機型號說明
規格型號
額定功率（kW）
額定電壓（V）
額定電流（A）
額定轉矩（N.m）
額定轉速（r/min）
額定頻率(Hz)
效率(%)
功率因數
TBVF-55/24YC(660)
55
660
53
6734
78
15.6
93
0.92
TBVF-55/24YC(1140)
55
1140
37
6734
78
15.6
93
0.92
TBVF-75/24YC(660)
75
660
105
9182
78
15.6
93
0.92
TBVF-75/24YC(1140)
75
1140
54
9182
78
15.6
93
0.92
TBVF-110/32YC(660)
110
660
135
13468
78
20.8
93
0.92
TBVF-110/32YC(1140)
110
1140
74
13468
78
20.8
93
0.92
TBVF-132/32YC(660)
132
660
155
16162
78
20.8
93
0.92
TBVF-132/32YC(1140)
132
1140
86
16162
78
20.8
93
0.92
TBD-560S-32Y(660)
160
660
186
19590
78
20.8
93
0.92
TBD-560S1-32Y(1140)
160
1140
115
19590
78
20.8
93
0.92
TBVF-200/32YC(660)
200
660
205
23151
82.5
22
93
0.92
TBVF-250/32YC(660)
250
660
255
28939
82.5
22
93
0.92
TBD-560L1-32Y(1140)
250
1140
184
28939
82.5
22
93
0.92
TBD-630S-32Y(1140)
315
1140
186
37370
80.5
21.5
93
0.92
TBD-630M-32Y(1140)
355
1140
205
42115
80.5
21.5
93
0.92
TBD-630L-32Y(1140)
400
1140
224
47453
80.5
21.5
93
0.92
TBVF-400/40YC(1140)
400
1140
270
44418
86
28.7
93
0.92
TBVF-450/40YC(1140)
450
1140
287
49971
86
28.7
93
0.92
TBVF-500/40YC(1140)
500
1140
305
55523
86
28.7
93
0.92
TBVF-560/40YC(1140)
560
1140
378
62186
86
28.7
93
0.92
TBVF-630/40YC(1140)
630
1140
387
69959
86
28.7
93
0.92
山西華鑫電氣有限公司永磁電機選型表
規格型號
額定
功率（kW）
額定轉速
（r/min）額定轉矩 （N.m）
不同工作轉速下對應的電機輸出功率（kW）
>50-55 r/min
>55-65 r/min
>65-75 r/min
>75-85 r/min
>85-95 r/min
>95-105 r/min
TBVF-55/24YC(660)
55
78
6734
39
46
53
55
67
74
TBVF-55/24YC(1140)
55
78
6734
39
46
53
55
67
74
TBVF-75/24YC(660)
75
78
9182
53
63
72
75
91
101
TBVF-75/24YC(1140)
75
78
9182
53
63
72
75
91
101
TBVF-110/32YC(660)
110
78
13468
78
92
106
110
134
148
TBVF-110/32YC(1140)
110
78
13468
78
92
106
110
134
148
TBVF-132/32YC(660)
132
78
16162
93
110
127
132
161
178
TBVF-132/32YC(1140)
132
78
16162
93
110
127
132
161
178
TBD-560S-32Y(660)
160
78
19590
113
133
154
160
195
215
TBD-560S1-32Y(1140)
160
78
19590
113
133
154
160
195
215
TBVF-200/32YC(660)
200
82.5
23151
133
158
182
200
230
255
TBVF-250/32YC(660)
250
82.5
28939
133
158
182
200
230
255
TBD-560L1-32Y(1140)
250
82.5
28939
133
158
182
200
230
255
TBD-630S-32Y(1140)
315
80.5
37370
215
254
293
315
372
411
TBD-630M-32Y(1140)
355
80.5
42115
243
287
331
355
419
463
TBD-630L-32Y(1140)
400
80.5
47453
273
323
373
400
472
522
TBVF-400/40YC(1140)
400
86
44418
256
302
349
395
400
488
TBVF-450/40YC(1140)
450
86
49971
288
340
392
445
450
549
TBVF-500/40YC(1140)
500
86
55523
320
378
436
494
500
610
TBVF-560/40YC(1140)
560
86
62186
358
423
488
553
560
684
TBVF-630/40YC(1140)
630
86
69959
403
476
549
623
630
769

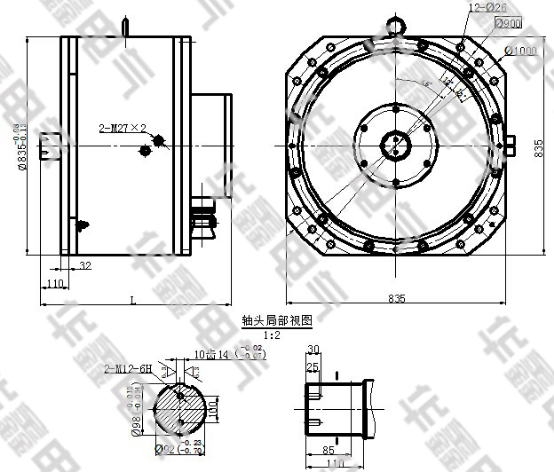

55kW、75kW電機安裝圖

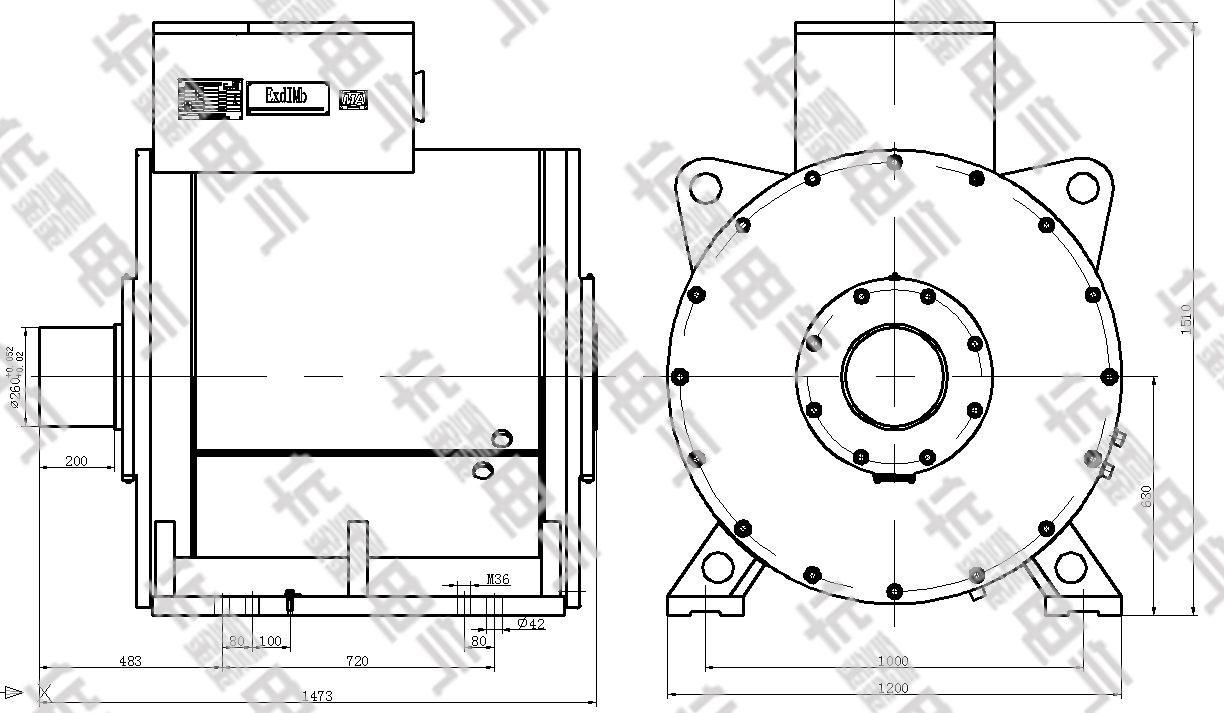

110kW、132kW、160kW電機安裝圖

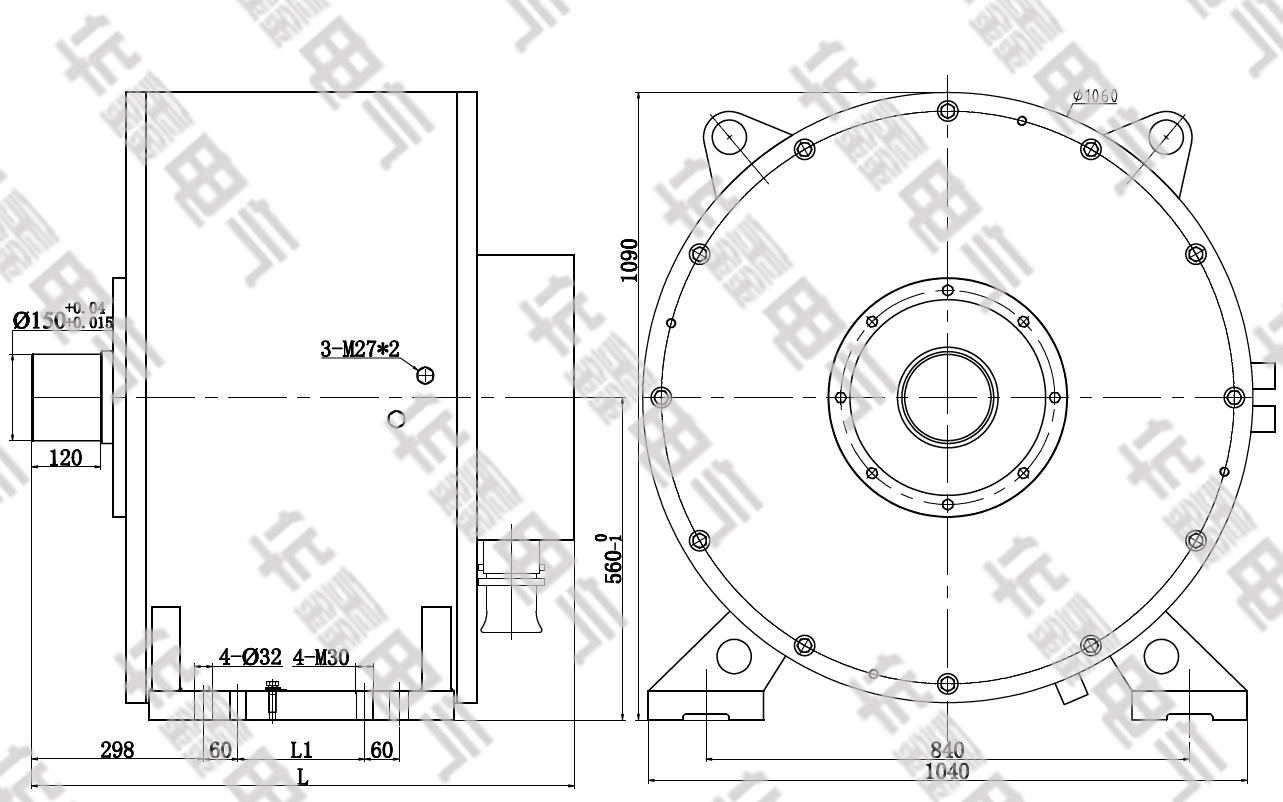

200kW、250kW電機安裝圖

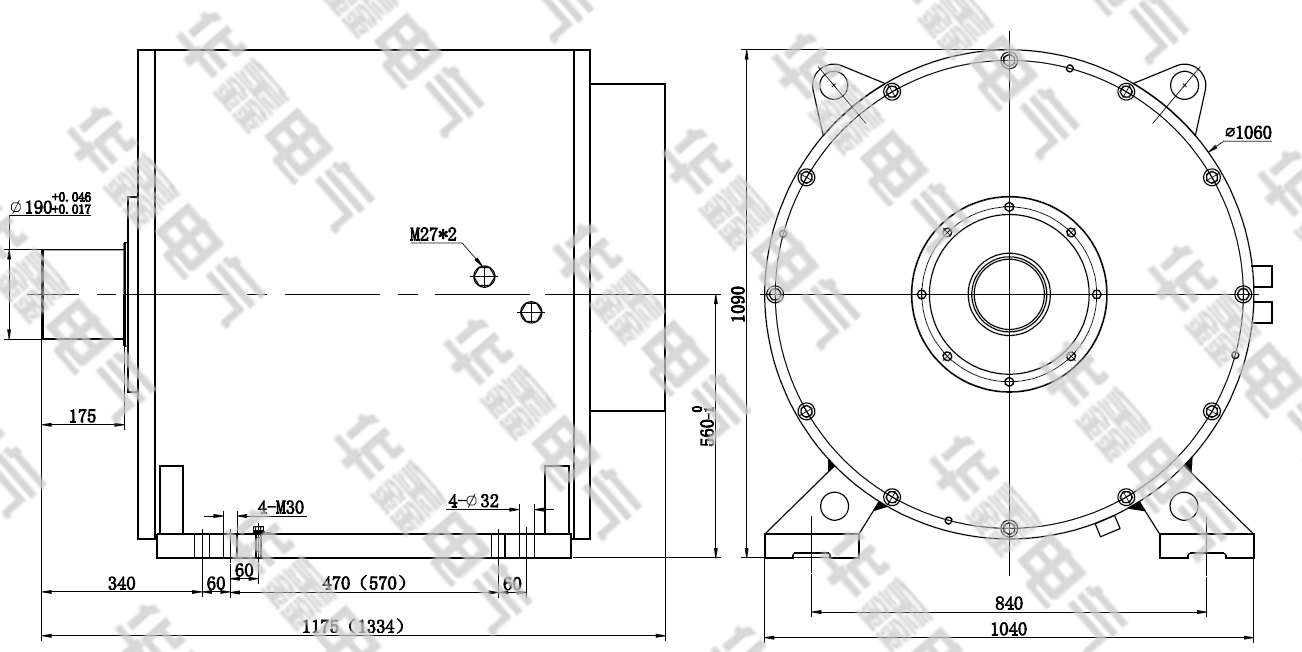

315kW、355kW、400kW電機安裝圖

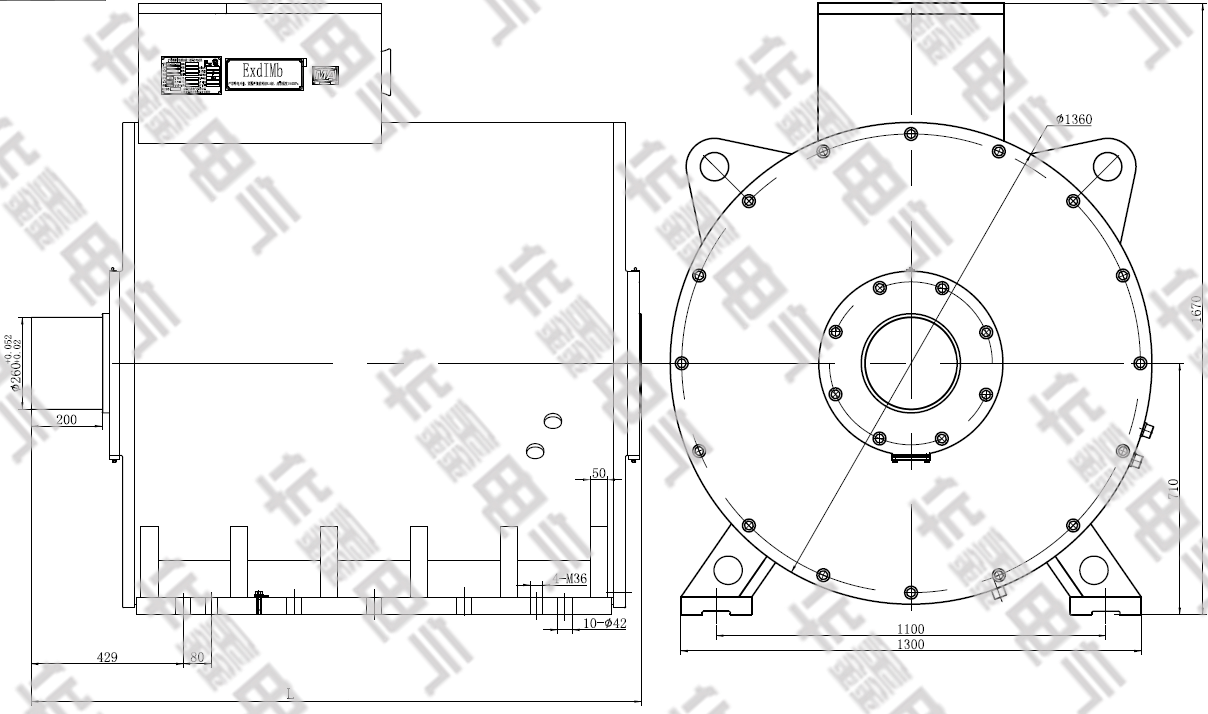

400kW、450kW、500kW、560kW、630kW電機安裝圖
1、海拔不超過1000m正常使用，超過1000米降容使用。
2、環境溫度最高環境空氣溫度隨季節而變化，但不超過40℃;最低環境空氣溫度為0℃。
3、冷卻水：電機的入口處冷卻水溫應不高于+25℃，也應不低于+5℃。冷卻水的壓力應不低于0.3MPa,不高于1 MPa，流量不小于2.8t/h。
4、環境空氣最大相對濕度不超過95%(當溫度+25℃時)
5、在有甲烷混合氣體和煤塵，且有爆炸危險的礦井中。
6、供電電壓的諧波電壓因數應不超過0.02。
-
